用于粉体的造粒和湿粉体的干燥

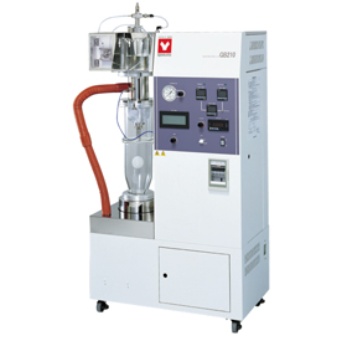

本装置利用流动层进行粉体造粒以及对 湿粉体进行干燥。是主机单元GB210与 附件GF200组合而成的流动层干燥造粒 装置。可应对AC200V、AC220V、 AC240V的**电源。
①热风温度、风量、粘合剂送液量等的实验 条件可通过装置前面的设定旋钮简单设 定。
②干燥室是超硬质玻璃制成，可观察流动层 的状态及喷雾状态。另外，针对流量计、 喷雾压力计、入口温度、出口温度的数据 论证时也非常方便。
③选购GF300喷雾附件后，既能喷雾又能 够流动床造粒，扩张性强，一机多用，能 应付多种实验目的，有效④节省实验室空间 和避免多次采购，节省资金使用。
⑤配置有电动升降机，便于附属装置的安 装、拆卸。
⑥200V～240V多制式电源，触摸屏操 作，中、英、日3种语言可任意切换。
系统图
序号 | 部品名 | 序号 | 部品名 |
1 | 加热器 | 11 | 三通电磁阀 |
2 | 微孔板 | 12 | 针阀 |
3 | 流动层腔 | 13 | 压力表 |
4 | 过滤器腔 | 14 | 搅拌叶片 |
5 | 喷嘴 | 15 | 搅拌马达 |
6 | 过滤器 | 16 | 入口温度传感器 |
7 | 送液泵 | 17 | 出口温度传感器 |
8 | 鼓风机、排气过滤器（鼓风机前） | 18 | 盲板 |
9 | 中间筒 | 19 | 吸气口、吸气过滤器 |
10 | 电磁阀 | 20 | 喷嘴冷却连接口 |
商品编码 | 型号 | 喷嘴NO. | 大小(um） |
281297 | 1A （标准） | (F)1650 | A 406 B 1270 |
(A)64 | C 1626 | ||
281298 | 1 | (F)2050 | A 508 B 1270 |
(A)64 | C 1626 | ||
281290 | 2A | (F)2050 | A 508 B 1270 |
(A)70 | C 1778 | ||
281291 | 2 | (F)2850 | A 711 B 1270 |
(A)70 | C 1778 | ||
281292 | 3 | (F)2850 | A 711 B 1270 |
(A)64 | C 1626 |
规格
型号 | GB210-B | |
性能 | 温度调节器设定范围 | 40～220℃（入口温度）、0～60℃（出口温度） |
温度调节精度 | 入口温度±1℃ | |
干燥空气量调节范围 | 0～0.7m3/min | |
喷雾空气压力调节范围 | 0～0.6MPa | |
送液泵流量范围 | 0～26ml/min | |
构成 | 外部输出 | 入口温度、出口温度输出（4～20mA） |
自动升降机 | 造粒组件通过升降机自动升降 | |
温度调节器 | PID数码温度调节器 | |
触摸屏 | 鼓风机、加热器、送液泵、脉冲喷气用开关、报警显示 | |
控制切换开关 | 入口温度、出口温度控制切换（出口温度控制有条件） | |
温度传感器 | K型热电偶 | |
加热器 | 2.0KW（at200V）～2.88KW（at240V） | |
送液泵 | 导管型送液泵 | |
喷雾用气泵 | 使用喷雾用空压机（另售） | |
服务插座 | 搅拌器用：AC220V， 2A | |
吸气鼓风机 | 管式鼓风机，无刷DC马达 | |
过滤器 | 吸气过滤器、排气过滤器 | |
喷雾喷嘴冷却结构 | 连接：接头×2，外径Φ10.5mm | |
喷雾用空气连接 | 接头外径，Φ7mm | |
排气连接口径 | Φ50mm | |
安全功能 | 入口、出口温度过热、送液泵反转功能、过电流漏电保护开关 | |
规格 | 外形尺寸 | W760×D420×H1350mm |
重量 | 110kg | |
电源（50/60Hz）额定电流 | AC200V 16A（AC220V 17A， AC240V 18A， 需要更换接线端子） | |
附属品 | 送液软管（硅胶带止动块2根、TYLON带止动块3根）、排气软管（带1个软管扎带）1根、出口温度传感器、保险丝（250V 2A）去静电线、进气软管5m（带2个软管扎带）、GF200造粒组件 | |
选购品 | 安全保护罩（COV30C）、温度记录仪、有机溶剂回收装置（GAS410） | |
实施案例
实验NO. | 黏合剂 | 试验条件 | 结果 | ||||||||
名称 | 重量(g) | 名称 | 浓度(%) | 喷雾量(g) | 入口温度(℃） | 送液速度 （g/min） | 喷雾压力kPa（kg/cm2） | 喷雾次数 | 喷嘴高 （cm） | 平均直径 （um） | 12～115网孔回收率（%） |
硅 | 200 | PVA | 5.0 | 77 | 125 | 15 | 59(0.6) | 4 | 27 | 339 | 58 |
氧化铁 | 160 | PVA | 2.5 | 50 | 120 | 15 | 98(1.0) | 4 | 21 | 205 | 62 |
陶瓷 | 200 | PVA | 3.0 | 106 | 120 | 15 | 78(0.8) | 3 | 22 | 404 | 82 |
铝 | 160 | PVA | 3.0 | 60 | 110 | 15 | 59(0.6) | 4 | 22 | 311 | 88 |
二氧化硅 | 150 | CMC | 1.0 | 100 | 120 | 15 | 78(0.8) | 4 | 22 | 306 | 60 |
乳糖 | 200 | 山梨糖醇 | 70.0 | 10 | 100 | 14 | 98(1.0) | 4 | 25 | 390 | 80 |
红茶提取物·粉糖 | 250 | 瓜尔豆胶 | 0.5 | 24 | 85 | 6 | 59(0.6) | 10 | 28 | 333 | 77 |
油脂含有粉末 | 200 | 葡萄糖 | 30.0 | 11 | 85 | 4 | 59(0.6) | 7 | 22 | 236 | 82 |
